臨床研究グラフ：臨床試験、診断検査、メタアナリシスのための10種類のグラフ

査読者は、方法論を読む前に図表を読みます。査読を通過する臨床研究のグラフには共通点があります。それは、それぞれのグラフが単一の質問に答えており、読者が10秒以内にその答えを把握できるということです。このガイドでは、CONSORTフロー図からヒートマップまで、臨床研究者が最もよく目にする10種類のグラフを取り上げます。それぞれのグラフについて、実際に発表された図表（オ​​ープンアクセス、出典を明記すれば再利用可能）、独自のアニメーションイラスト、読み方、そして原稿が返送される原因となる間違いを紹介します。

質問別に臨床研究グラフを選択する

その関連ガイド『研究者が知っておくべき10の必須グラフタイプ』では、棒グラフ、折れ線グラフ、散布図、ヒストグラムといった一般的なグラフタイプについて解説しています。この記事はそれとは異なり、臨床試験、診断検査、エビデンス統合に特化したグラフのみを取り上げています。

1. CONSORTフロー図：すべての患者を表示

フローチャートは、試験レビュー担当者が最初に確認する図です。誰がスクリーニングされ、誰が除外され、その理由は何か、誰がランダム化され、最終的に誰が解析対象となったのかが示されています。CONSORT 2010声明では、ランダム化比較試験においてフローチャートの作成が必須項目となっています^。1

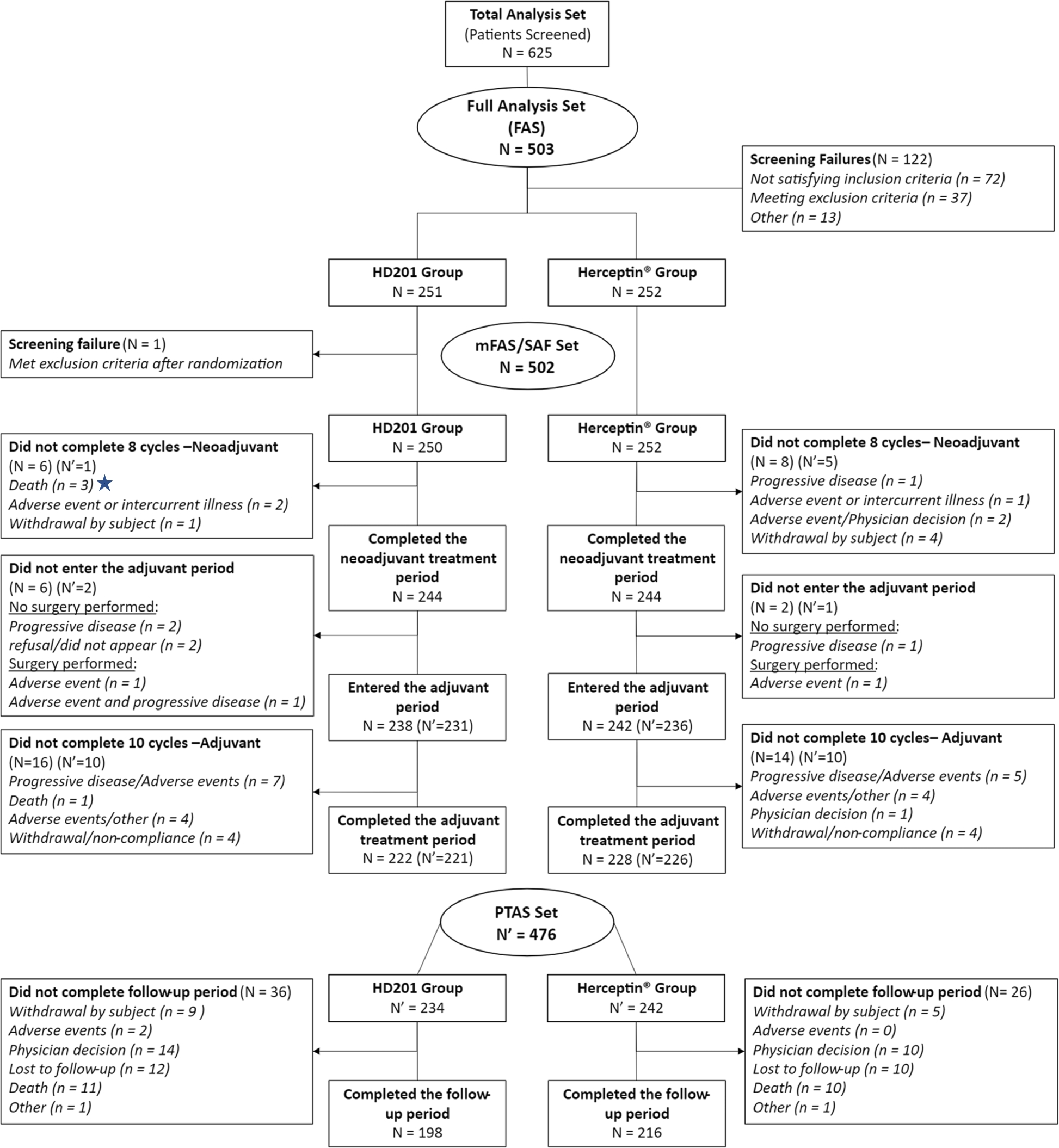

ERBB2陽性乳がんの術前補助療法におけるトラスツズマブバイオシミラー候補HD201と参照トラスツズマブの無作為化比較試験では、625人の患者がスクリーニングされ、503人が完全な解析対象集団に加わりました。HD201群では251人、参照製品群では252人でした。2読者は一目で計算を確認できます^が、まさにそれがポイントです。

よくある間違い：件数は記載されているが理由が記載されていないボックス。「除外（n = 122）」では疑問が生じます。各基準を満たさなかった件数を明記してください。フローチャートProジェネレーターを使えば、無料で図を作成できます。

2. カプラン・マイヤー曲線：イベント発生までの時間、正直に描かれた図

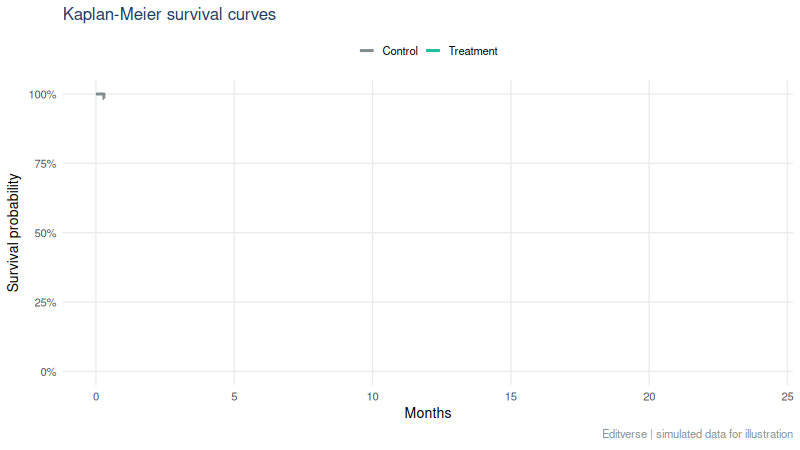

^{カプラン・マイヤー推定法は、まだイベントが発生して}いない患者も含めた追跡期間を、階段状の生存曲線に変換します。3各ステップの低下をイベント、小さな目盛りをイベントを起こさずに追跡を終えた患者（打ち切り）と読みます。

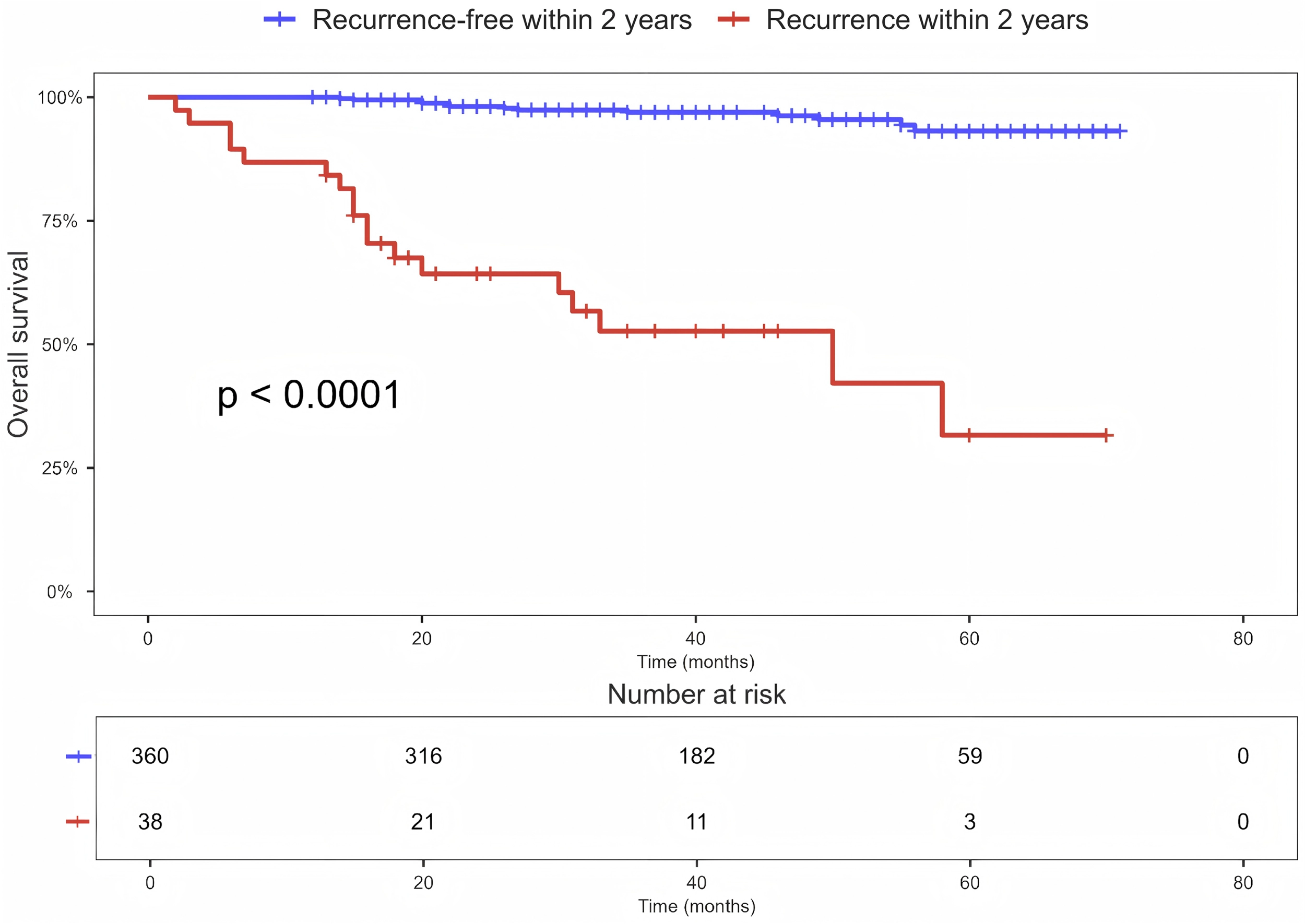

実際の例を、査読者の視点で読んでみましょう。 2年以内に再発した患者（赤）の生存率は58ヶ月までに約32%に低下する^一方、再発しなかった患者（青）の生存率は90%以上を維持しています。下の表は正直な部分です。赤のグループは38人の患者から始まり、60ヶ月後には3人しか残っていません。つまり、曲線の右端はごく少数の患者によって支えられているのです。必ずこの表を作成し、人口密度の低い裾野部分のステップは緩やかなものとして扱いましょう。

査読者による評価に強い方法： x軸の下にリスクのある患者数の表を印刷し、追跡期間の中央値を明記し、ログランクp値の横にハザード比とその95%信頼区間を示し、リスクのある患者がごく少数になった時点で曲線の解釈を中止します。イベント発生前に患者が他の原因で死亡する可能性がある場合、単純な曲線ではリスクが過大評価されます。レジストリ研究における競合リスクを参照してください。ご自身のデータで試すには、無料のKaplan-Meier計算ツールをご利用ください。

3. 森林プロット：多くの研究、一つの結論

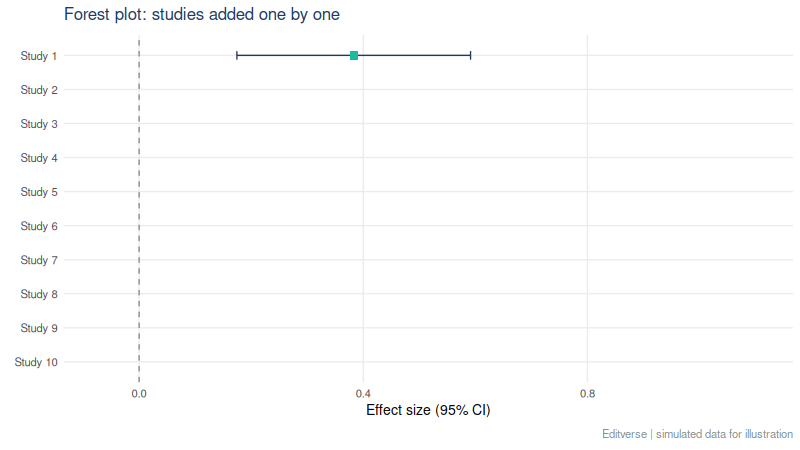

フォレストプロットでは、各研究を四角形（その効果）と線（その信頼区間）で表し、最後にひし形で統合結果を示します。四角形は重みに応じて大きさが変化するため、大規模な研究ほどひし形が大きくなります。

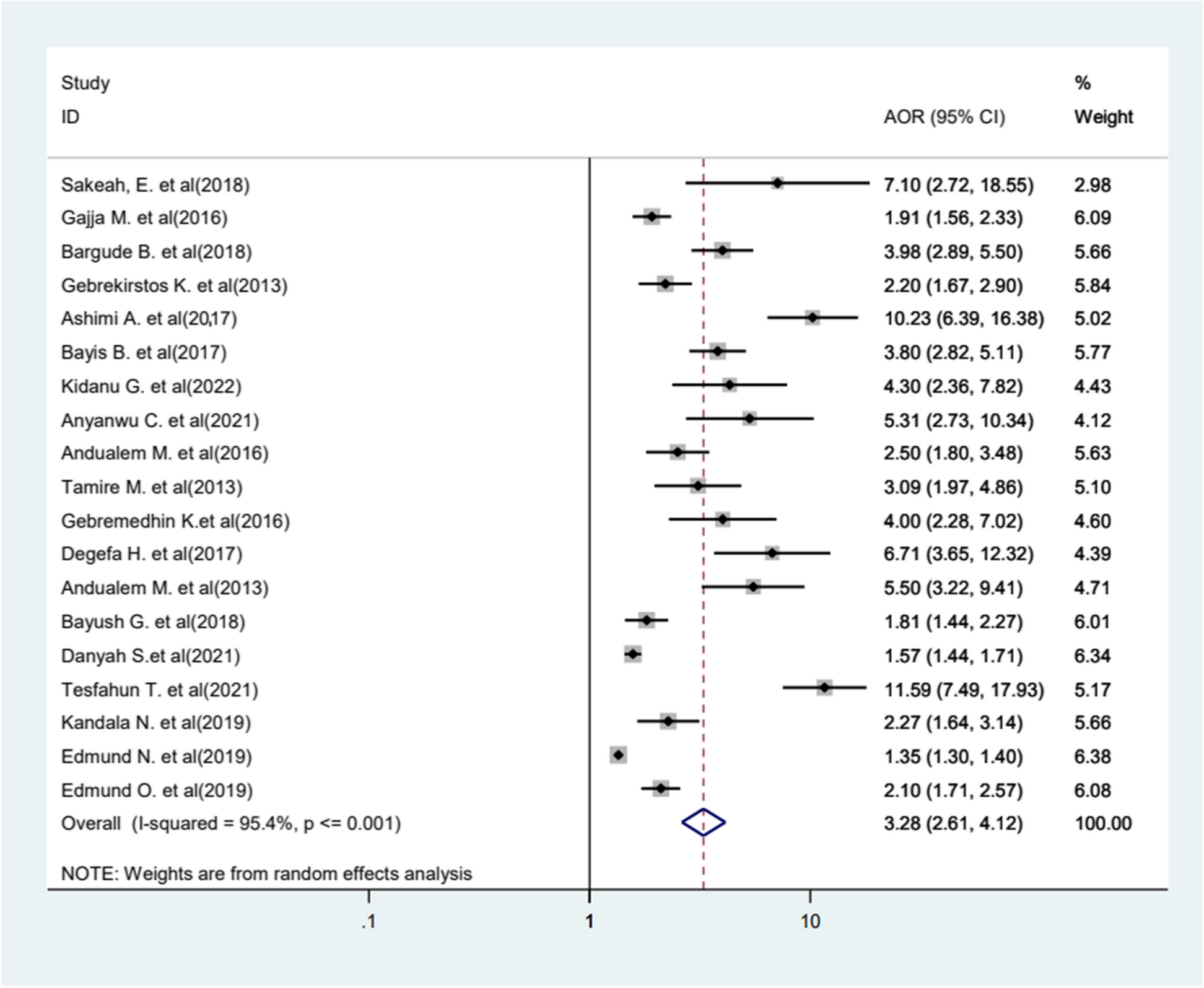

この研究では、調整済みオッズ比のプール値は 3.28 (95% CI 2.61 ～ 4.12) で、I² は 95.4% と報告されています。4^重要なのは、この 2 番目の数値です。I² は、偶然ではなく、研究間の実際の差異による変動の割合を表します。5 ^95.4 % という単一のプールされた数値は、多くのことを隠しています。予測区間を報告し、理由 (サブグループ、メタ回帰) を検討し、結論は「ほとんどの状況でより高いオッズに関連している」という表現で述べ、単一の固定値で表現してはいけません。

メタアナリシスを計画中ですか？メタアナリシスに必要な研究数と、メタアナリシスでよくある間違いについて読んでみてください。ロジスティック回帰計算ツールは、オッズ比フォレストプロットも作成します。

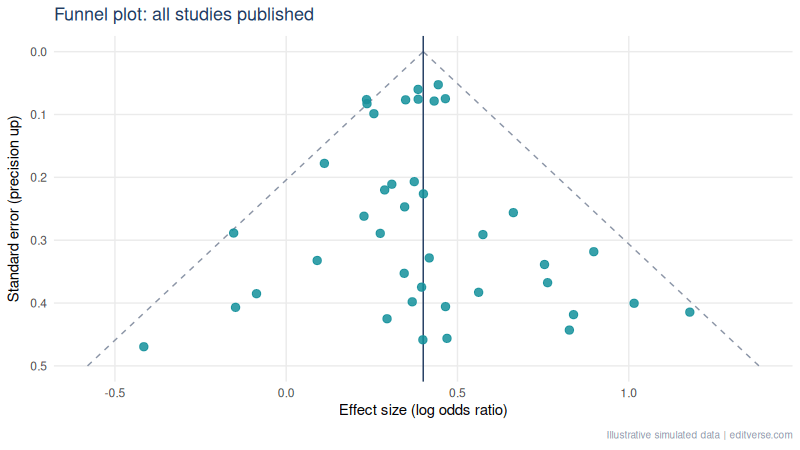

4. ファンネルプロット：小規模研究はどこにあるのか？

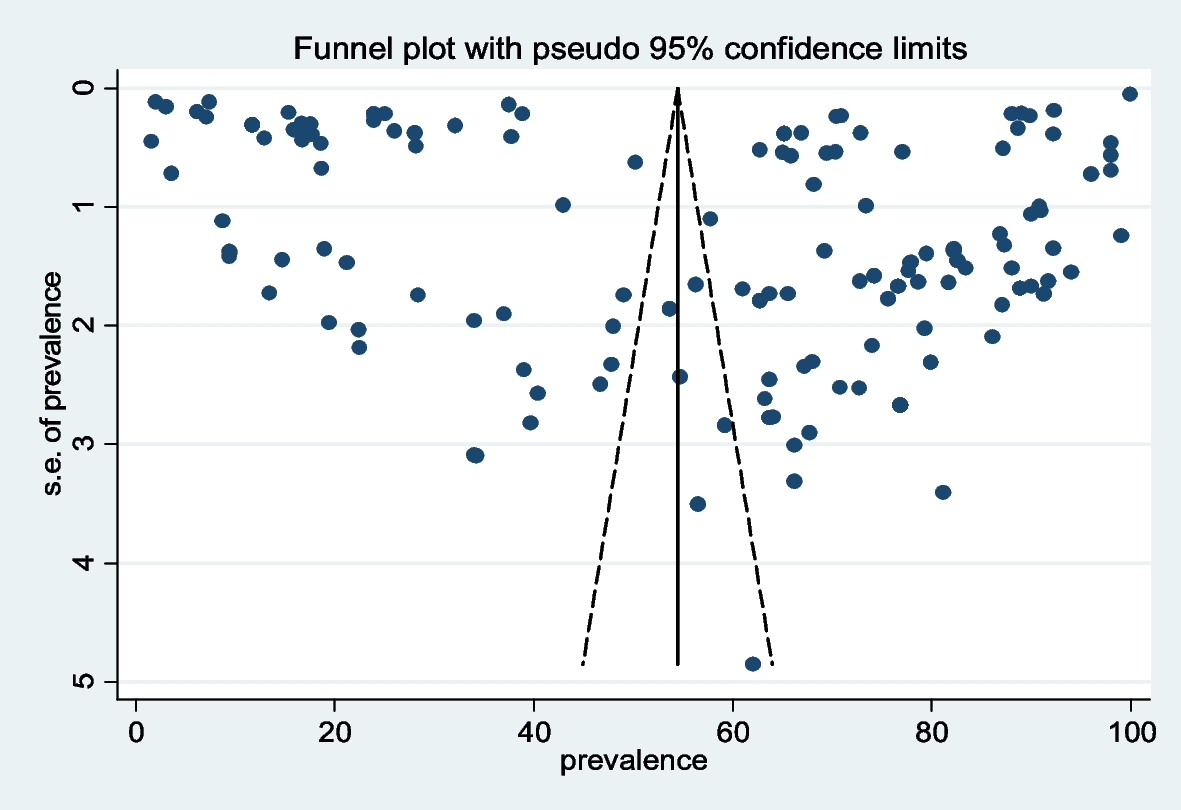

ファンネルプロットは、各研究の効果をその精度に対してプロットしたものです。バイアスがない場合、研究結果は統合効果を中心に左右対称に散らばり、下部（小規模研究）は広く、上部は狭くなります。下隅が欠けている場合は、小規模で有意差が認められなかった研究が公表されなかったことを示唆しています。

経験則として、非対称性の検定（エッガー検定⁶）は10件以上の研究がある場合にのみ実施し、非対称性をバイアスの証拠として扱わないでください。異質性によって同じ形状が生じます。

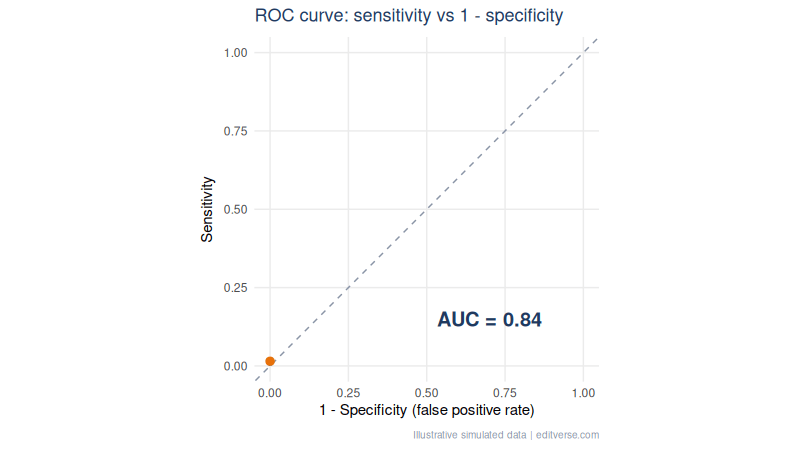

5. ROC曲線：検査で病気の人と健康な人を区別できるか？

ROC曲線は、考えられるすべてのカットオフ値における感度を1マイナス特異度に対してプロットしたものです。曲線下の面積（AUC）は、疾患を持つランダムな患者が、疾患を持たないランダムな患者よりも高いスコアを示す確率を表します。0.5はコイン投げ、1.0は完全一致です^。7

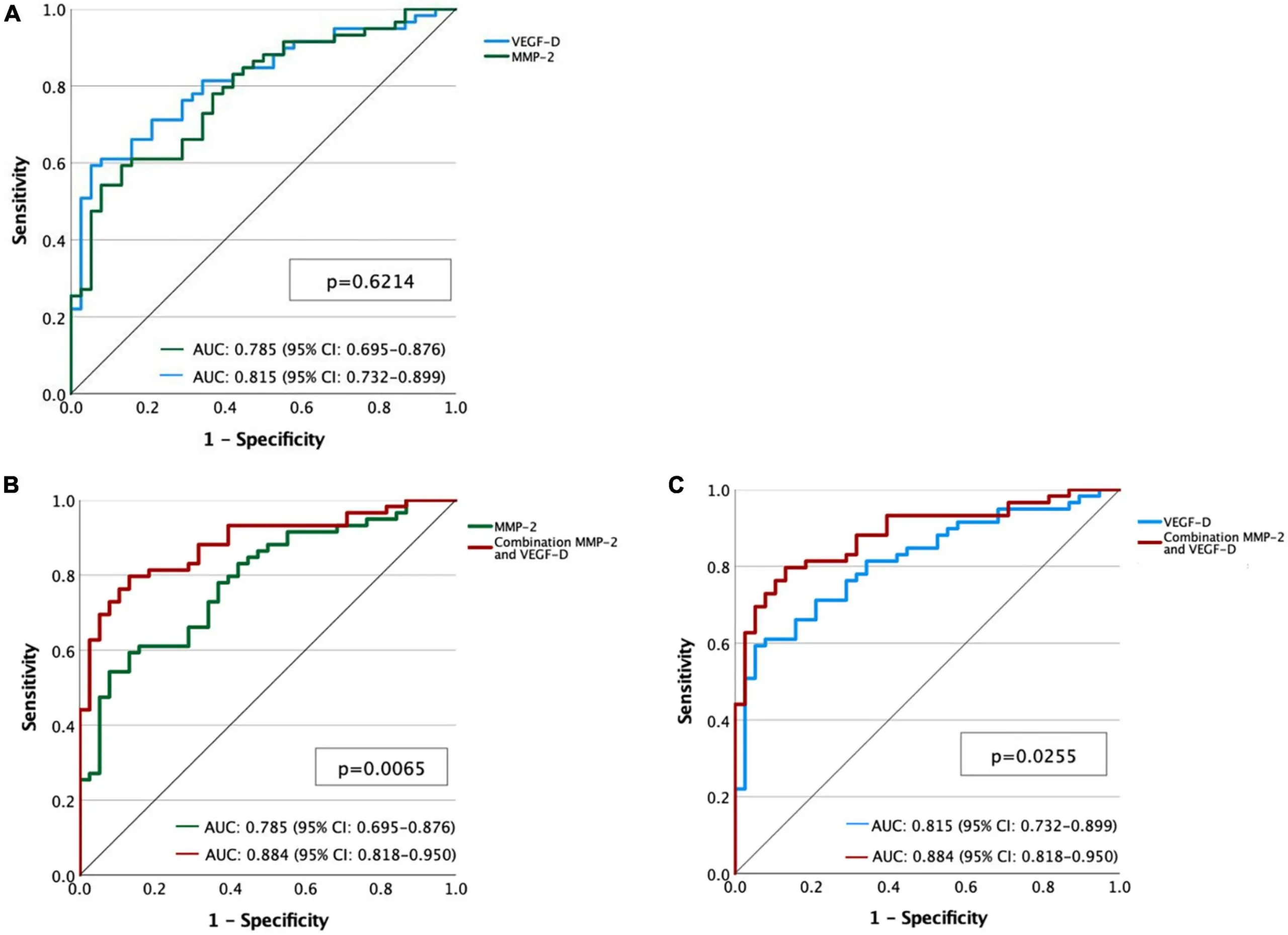

ここでのAUCは、MMP-2で0.785、VEGF-Dで0.815、組み合わせで0.884です。8作業済み^読み取り: 2つのマーカーを組み合わせると、どちらか一方だけの場合よりも判別が約0.07〜0.10 AUC向上し、これは意味のある向上ですが、信頼区間が大きく重ならず、モデルが新しい患者でチェックされている場合に限ります。

よくある間違い： AUCのみを報告すること。選択したカットオフ値、その感度と特異度（信頼区間付き）、そしてその選択理由（ユーデン指数、または臨床コストとのトレードオフなど）も併せて示すべきです。AUCは、検査が臨床現場で有用かどうかについては何も示していません。

6. ブランド・アルトマンプロット：一致は相関関係ではない

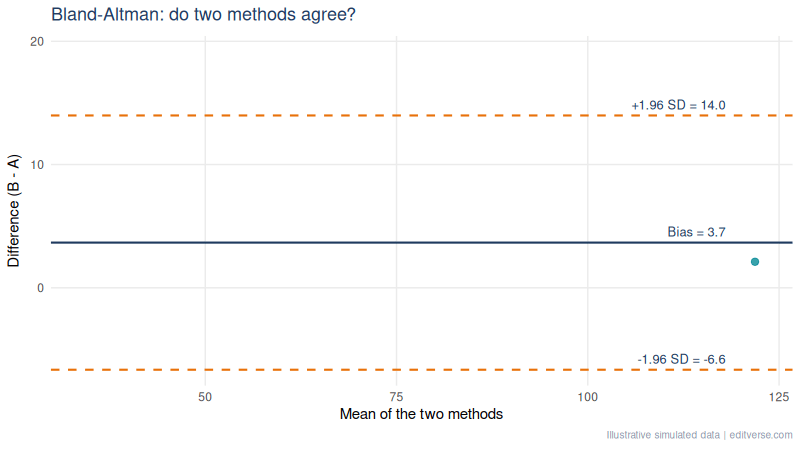

2つの測定方法を比較する場合、高い相関関係は、両者が共に上昇・下降することを示すだけであり、同じ数値を示すことを示すものではありません。Bland-Altmanプロットは、各方法の差を平均値に対してグラフ化し、平均差（バイアス）と、バイアス±1.96標準偏差における一致限界を示します^。9

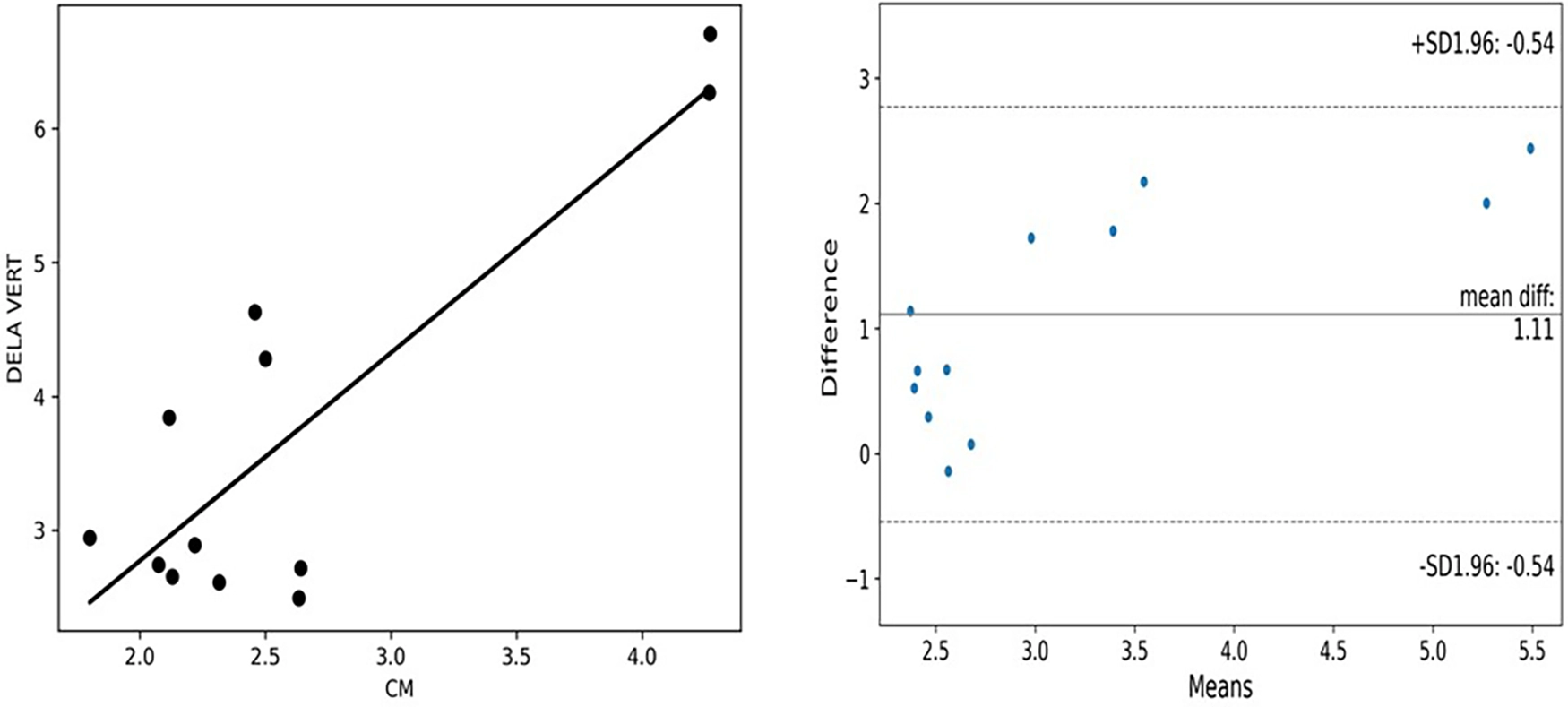

下肢浮腫の実現可能性調査からのこの図は、2 つのことを教えてくれます。10平均差は^1.11で、プロットされた範囲は約 -0.54 から 2.77 までです。そして、平均が上昇するにつれて差も大きくなり、比例バイアスが生じます。左側のパネルは、点が直線に沿っているため、良好な一致を示しています。右側のパネルは、方法間の不一致を示しており、値が大きいほどその差が大きくなっています。このギャップがあるため、査読者はこのプロットを要求します。

方法比較論文の編集でよく見られるパターンとして、相関係数が一致の証拠として提示されているものの、Bland-Altmanプロットが添付されていないケースがあります。プロットを追加し、バイアスと測定単位における限界値を明記し、それらの限界値が臨床的に許容できるかどうかを一文で述べてください。臨床的な判断は統計ではなく、臨床医の判断によって下されるべきものです。

7. ウォーターフォールプロット：各患者の腫瘍反応

ウォーターフォールプロットでは、各患者につき1本の棒グラフが表示されます。これは、ベースラインからの腫瘍サイズの変化率が最も高いものを示し、変化率の低いものから高いものへと順に並べられています。RECIST 1.1では、30%の減少は部分奏効、20%の増加は進行とみなされるため、これらの2つの基準線もプロットに含める必要があります^。11

よくある間違い：ウォーターフォール図を治療期間を示すために使用すること。ウォーターフォール図は最良の治療効果を示すものであり、治療期間を示すものではありません。ウォーターフォール図は、スイマープロットや進行までの時間曲線と組み合わせて使用​​し、ベースライン後のスキャンを受けていない患者数を明記してください。これらの患者は棒グラフとして表示できないためです。

8. 火山プロット：数千の中からシグナルを見つける

ボルケーノプロットは、x軸に効果量（log2倍率変化）、y軸に有意性（p値のlog10のマイナス値）を配置します。効果量が大きく、かつ有意な遺伝子は、上隅に位置します。これにより、何千行にも及ぶ表を一枚の図にまとめることができます。

よくある間違い：何千もの遺伝子を検査した後、生のp値に基づいて点を色分けすること。調整値（偽発見率）に基づいて色分けし、キャプションに両方の閾値を明記し、本文中で言及する少数の遺伝子のみを明記してください。

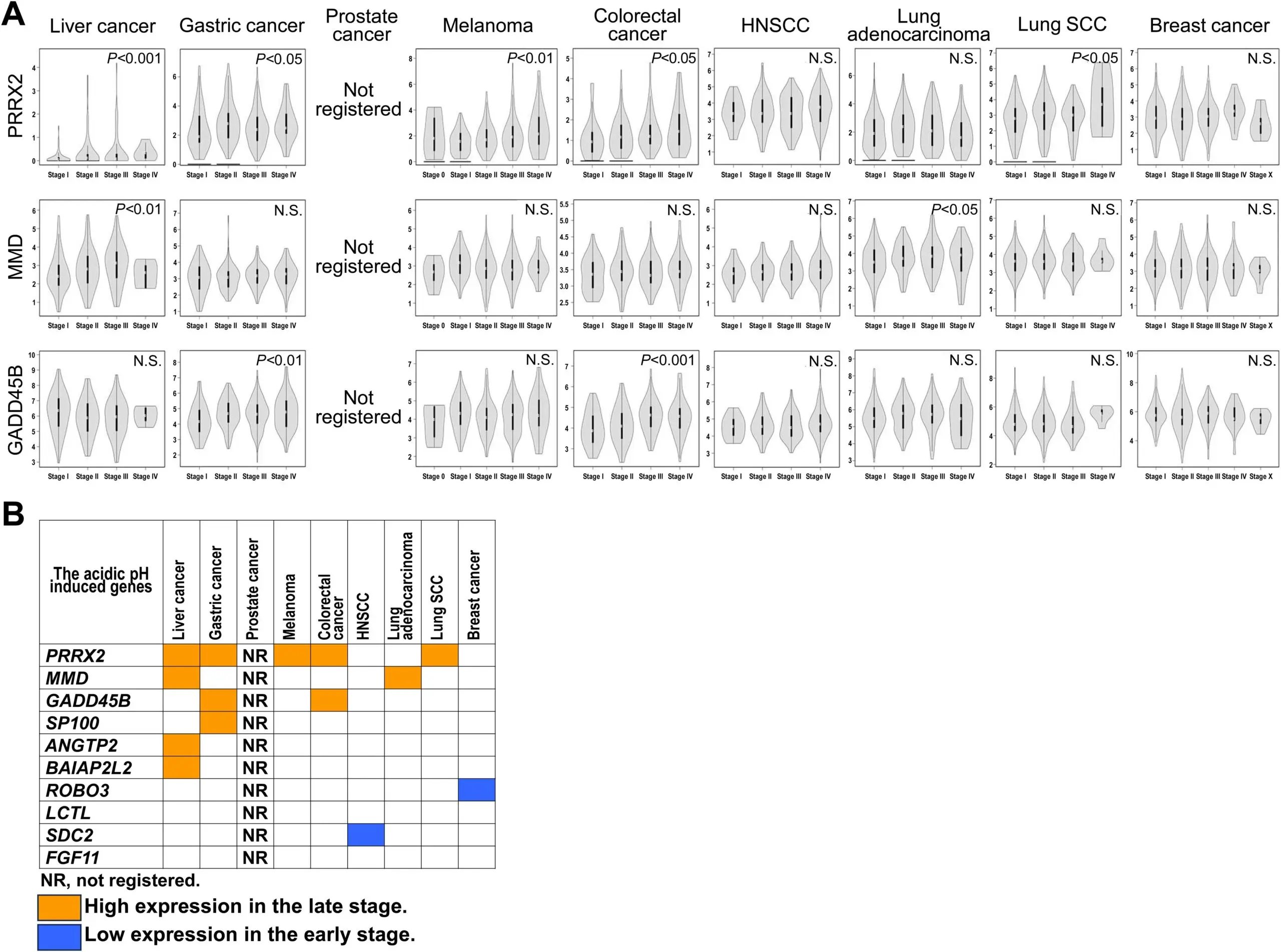

9. バイオリンプロットと箱ひげ図：分布全体を表示する

平均値の棒グラフでは、臨床医が重視する情報（ばらつき、歪み、外れ値、グループの重なりなど）がすべて隠されてしまいます。箱ひげ図は中央値と四分位数を示します。バイオリングラフは分布の形状を視覚的に示し、値が歪んでいたり二峰性であったりする場合に特に役立ちます。

ルール：各グループの患者数が約30人未満の場合は、生データ点を重ねて表示してください。サンプル数が少ないとバイオリン型のグラフは信頼性が低くなり、個々の点を表示することで読者が自分で判断できるようになります。ボックスプロットとヒストグラムについては、当社の総合チャートガイドでより詳しく解説しています。

10. ヒートマップ：多数の変数にわたるパターン

ヒートマップはグリッドを色分けしたものです。臨床論文では、相関行列、遺伝子発現クラスター、パラメータースイープなどに用いられます。グリッドが読みやすい大きさであれば、各セルに数値を表示してください。

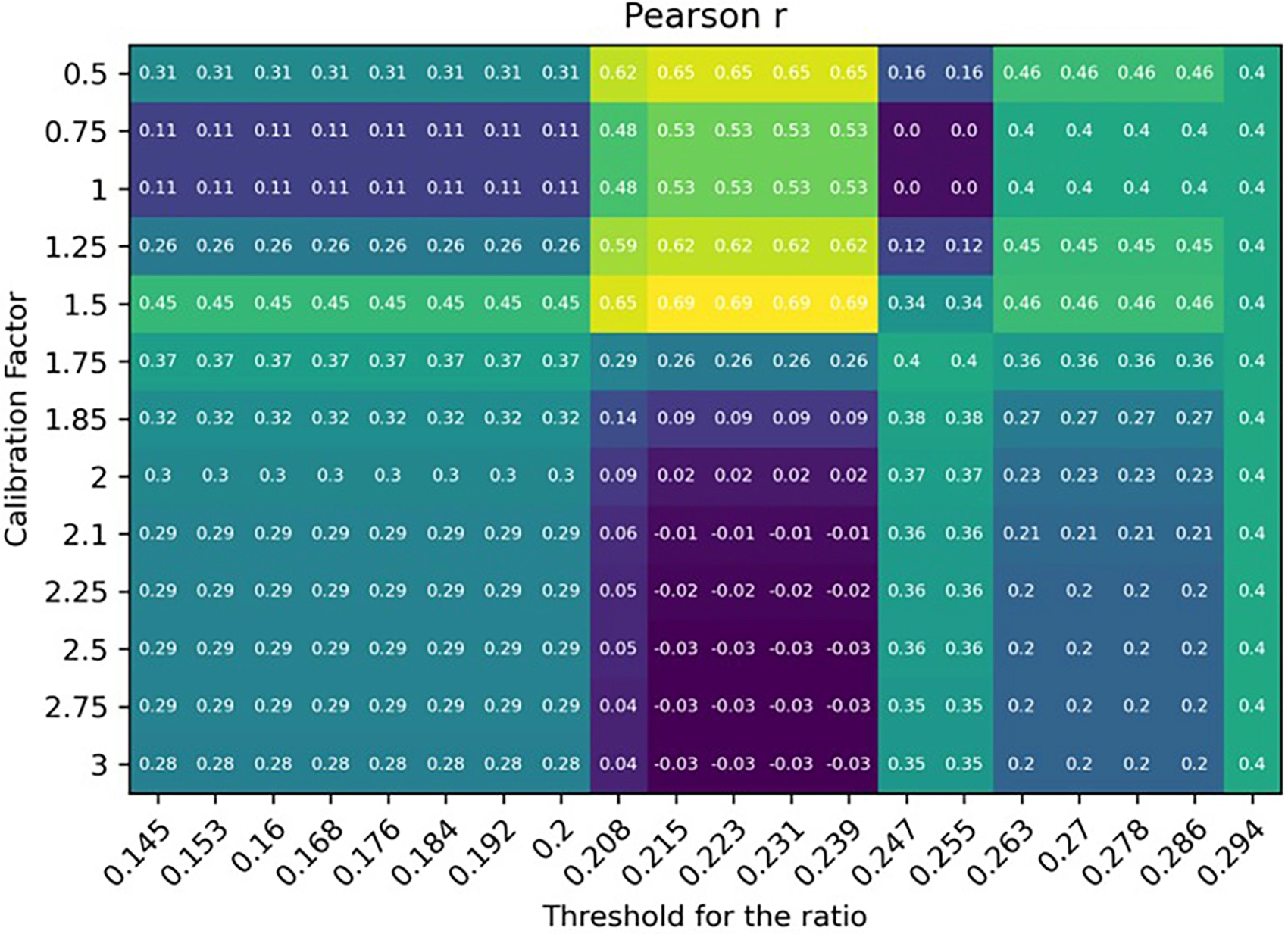

このスイープでは、較正係数1.5でrが0.69でピークに達しますが、一部のセルはゼロ以下に低下します。10^これは良い教育事例です。最良のセルは、スコアリングに使用されたデータと同じデータから選択されたため、0.69は新しい患者で確認されるまでは楽観的な数値です。パラメータを調整するヒートマップは、常にその旨を表示する必要があります。

色に関するヒント：知覚的に均一で、色覚異常の方にも安全な色彩スケール（この図のように、通常は緑色が用いられます）を使用し、赤緑色スケールは絶対に使用しないでください。

臨床論文のための60秒図チェックリスト

• グラフ1つにつき、質問1つ。キャプションに書かれた質問を答えてください。
• 単位、サンプルサイズ、統計検定方法は、すべての図の上または下に記載されています。
• 不確実性（信頼区間、四分位範囲、標準偏差など）は常に表示されます。
• テキストは、ほとんどの学術誌で約8.5cmである1段組の幅で読みやすい。
• 色はモノクロ印刷や色覚異常のある読者にも認識される。
• 再利用された図版には、ライセンスと完全な引用文が付されています。

臨床論文のための専門的な統計および図表作成サポート

適切なグラフを選ぶことは、作業の半分に過ぎません。そのグラフの背後にある分析を正しく実行し、ジャーナルの仕様に合わせてグラフを描くことが、残りの半分です。博士課程の学生、臨床医、あるいは多忙な研究者で、手元にデータがあり締め切りが迫っている場合、これら3つのサービスは、データセットから投稿可能な図を作成するまでの道のりを網羅しています。

代わりに、包括的なエビデンス統合を実施したい場合は、当社のメタ分析およびシステマティックレビューサービスをご利用ください。また、結果の妥当性を迅速に確認するには、統計結果の解釈サービスをご利用ください。

臨床研究グラフ：よくある質問

どのグラフが生存データを示していますか？

カプラン・マイヤー曲線（打ち切り点を示すマーク付き）と、その下にリスクのある患者数を示す表を描画してください。ハザード比とその95%信頼区間、およびログランク検定のp値を報告してください。

高い相関関係があれば、2つの方法が一致していることを示すのに十分だろうか？

いいえ。相関関係は、2つの測定方法が共に上昇・下降することを示すものであり、同じ数値を示すものではありません。ブランド・アルトマンプロットは、測定単位におけるバイアスと一致限界を示します。

ROC曲線において、AUCが0.8とはどういう意味ですか？

これは、無作為に選ばれた疾患を持つ患者が、無作為に選ばれた疾患を持たない患者よりも、約80%の確率で検査結果が高くなることを意味します。ただし、この検査が臨床現場で有用かどうかは示されていないため、カットオフ値とその感度および特異度も併せて報告してください。

漏斗図はいつ描くべきですか？

メタ分析では、約10件以上の研究を対象とします。研究数が少ない場合、プロットとエッガー検定は信頼性が低くなります。非対称性は、異質性だけでなく出版バイアスからも生じる可能性があります。

既に発表済みの論文に掲載されている図を、自分の原稿に再利用しても良いですか？

ライセンスで許可されている場合に限ります。CC BYライセンスの図は、出典を明記すれば再利用できます。それ以外の場合は、発行元に許可を求めるか、報告された数値からグラフを再構築し、出典を明記してください。

結論：臨床研究グラフの選択

10種類のグラフで、臨床論文に必要な要素のほとんどを網羅できます。患者を表すフローチャート、イベント発生までの時間を示す生存曲線、エビデンスを統合してストレステストを行うフォレストプロットとファンネルプロット、検査と測定を評価するROC曲線とBland-Altmanプロット、腫瘍反応を示すウォーターフォール図、オミクスデータを示すボルケーノ図、分布を示すバイオリン図、パターンを示すヒートマップなどです。質問に応じてグラフを選択し、不確実性を示し、査読者が注目する数値をキャプションに記載してください。提出前に図を別の目で確認したい場合は、当チームがお手伝いいたします。
